2mリニアアンプ(ELH-230G2)の6mリニアアンプへの改造

最終更新時間:2022年09月03日 07時53分25秒

[公開:any]

[電子工作/アマチュア無線]
[2SC2640,ELH-230G2,リニアアンプ]

origin 2022-09-03


 FT-817につないで移動運用で使える50MHzのリニアアンプを探していますが、ヤフオクなどでは出品が少なく、たまにあっても結構な値段となって落札できません。仕方がないので出品数の多い144MHzのリニアアンプを落札して改造することにします。
 アルインコのELH-230G2という小型リニアアンプを2000円程度で落札しました。送られてきたものは、使用感がなく結構きれいです。終段トランジスタは東芝製の2SC2640で、現在でも2000円程度で購入できます。VHF用のトランジスタなので50MHzもまったく問題ありません。

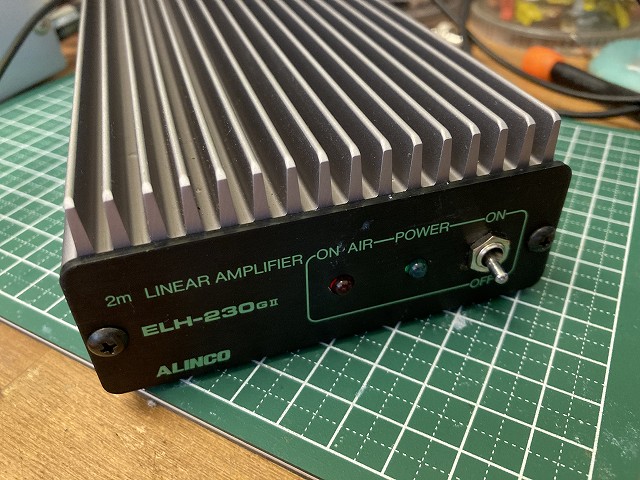

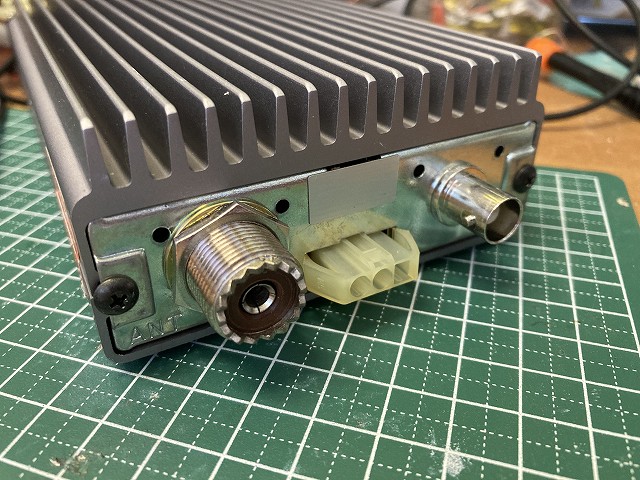

ELH-230G2フロントパネルELH-230G2リアパネル

 動作確認しました。144MHzのCWで2.5Wを入力すると10W程度しか出力がありません。こんなものでしょうか。ネットで情報を漁るともう少しゲインがあっても良さそうです。終段トランジスタがあやしいですが、このまま改造に取り掛かります。

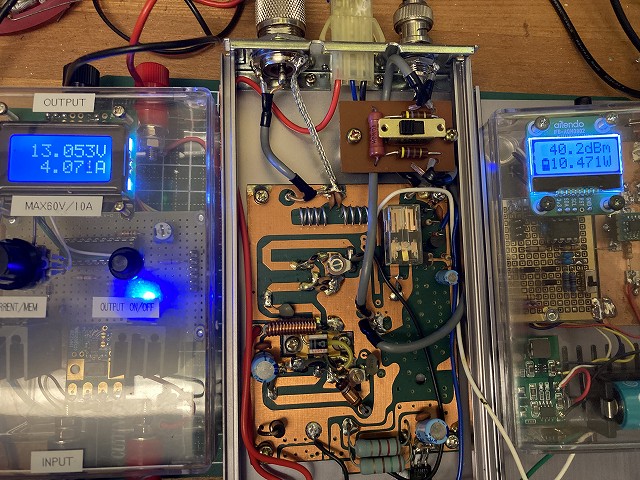

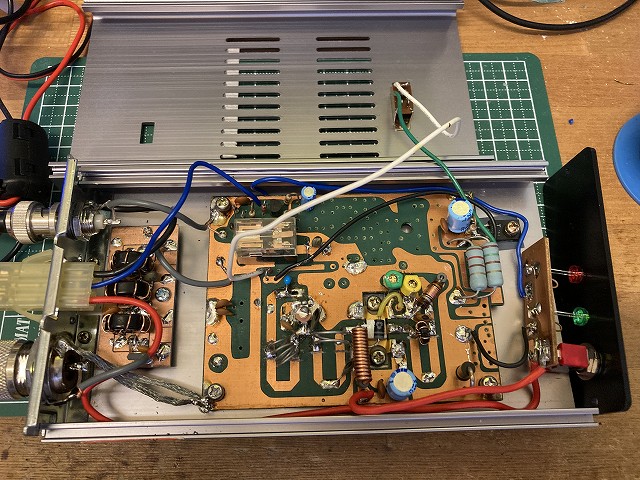

ELH-230G2内部

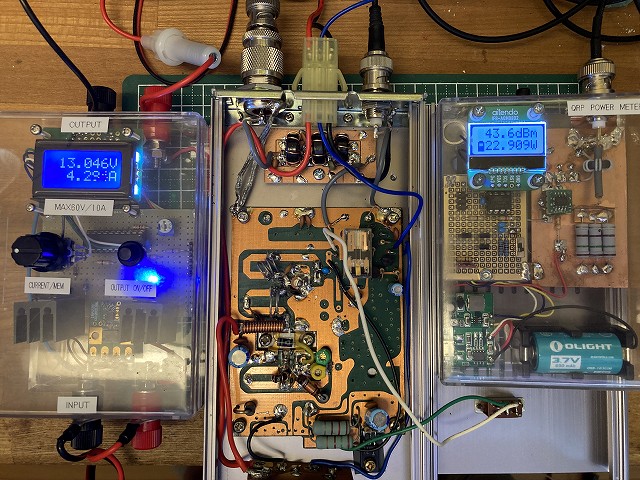

 改造は、入出力のマッチング回路を144MHzから50MHzに変更します。基板上のストリップラインは使いません。パターンをカットしてコイルとコンデンサをいくつか変更して整合を取りました。また、出力のT型フィルタを撤去して普通のLPFに置き換えました。入力にアッテネーターがあったのですがこれも不要なので撤去しています。あとはそのまま変更なしです。

ELH-230G2改造

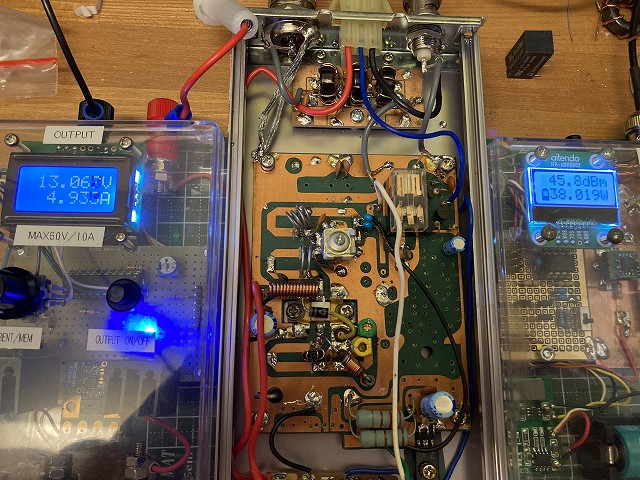

 FT-817から2.5Wを入力すると22W程度の出力が得られます。5Wを入力すると27Wの出力が得られますが、完全に飽和しています。出力側をもう少し追い込めば30W程度は出そうですが、耐圧のあるトリマコンデンサの手持が無いので、この辺でやめておきます。

ELH-230G2改造ELH-230G2上面

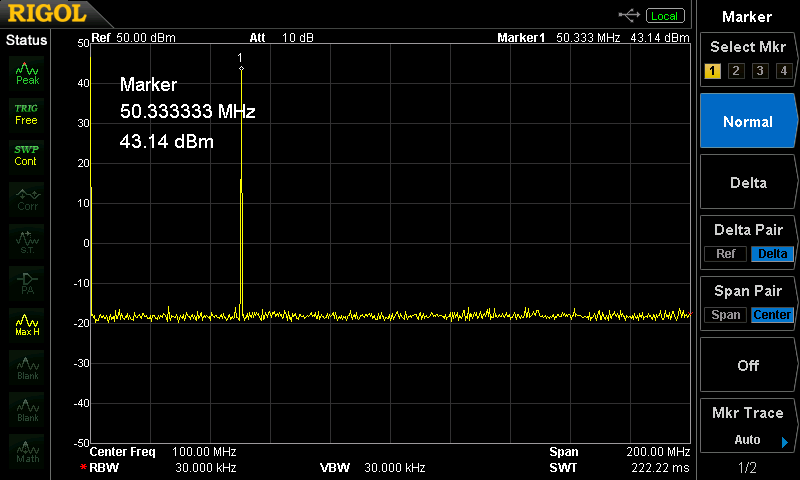

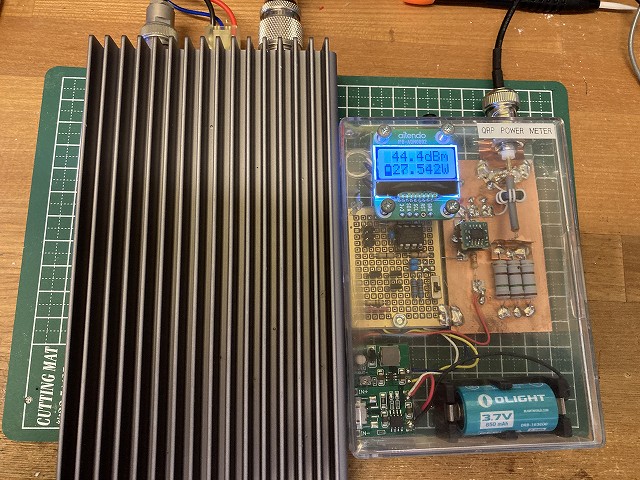

 入出力特性です。あまりリニアとは言えません。入力を1Wとして最大20W出力として利用するのが良さそうです。高調波は、LPFを入れたので基本波より60dB以上減衰しています。

ELH-230G2入出力特性ELH-230G2スプリアス
